(냉매 및 프로판 간단 세팅법)국내 판매 제품으로 프로판 및 냉매 세팅 구성하기!
이전 정보글 : https://arca.live/b/airsoft2077/166438235
안녕하세요. 이전 정보글에서 제가 썼던 게시글이 너무 전문적이라 어렵다는 게시글도 있고
수정해야 할 내용도 있어서 겸사겸사 정보글을 다시 작성해봅니다.
우선 올바른 가스 압력 소스별 비교를 먼저 여기에 나타내고자 합니다.
섭씨 40도 기준,
CO2(40~50Kgf) > R-410a(24~26Kgf) > 레드가스(HCFC-22) (22kgf) > 16kgf 블랙가스 > R-507c (14~15kgf) > 화이트 퍼프디노(13.x kgf) > 프로판(R-290) > 그린R-404a, 가스/블랙 퍼프디노(12kgf) > > 노말9kgf가스 (HFC-134a) 순
그럼 이제 프로판 과 냉매 세팅에는 무엇이 필요할까요!
소분용 통에 다는 바늘형 주입구 제외하고 나머지 모든 제품들은 살짝 가격이 있어도 국내에서 쉽게 구매가 가능합니다.
1. 프로판 세팅
세팅순서 : 캠핑용 프로판 가스통 (프로판 충전소에서 충전할 때의 가스통) -> 일체형 연결 호스 세트
-> 소분용 가스통 (소분용 가스통 어댑터 포함)
세팅순서는 정말 간단합니다. 국내에서 구할수 있는 세팅 재료만 링크로 올리겠습니다.
① 캠핑용 프로판 가스통 (프로판 탱크)
프로판 탱크는 무조건 탱크에 기재된 충전기한을 넘어서면 안되며, 만약 충전기한 내에 사용하더라도
탱크에서 가스가 미세하게라도 샌다면 그 즉시 가스 탱크를 폐기하고 교환해야 할것 입니다!
프로판 탱크 : https://smartstore.naver.com/domz/products/9143589635?nl-ts-pid=jNx3rsqq7kq38dsn46G-272152&nl-au=932a3ec40f8e4ed7809a7ecc85fc5a79&NaPm=ct%3Dmnfdqenv%7Cci%3DCnQJkgAAAZ1Gs3sWASFo3A%2E%2E01%7Ctr%3Dpmax%7Chk%3Da9af3abcb438942a0a77cd43e2200c1a9da4646f%7Cnacn%3DtSoGB0gGUXDv
② LPG 충전호스
LPG를 작은 용기에 옮기기 위해서는 LPG 충전호스가 필요합니다!
이건 탱크 내부의 공기를 빼줄 에어퍼지가 있는 제품을 구매해야해서 에어퍼지 포함 호스로 골랐습니다.
LPG 충전호스 : https://smartstore.naver.com/cheoldeuk0923/products/12803593440?NaPm=ct%3Dmnfdflco%7Cci%3D60fb788466e00f1ed087aff59bd755e9ab16aba2%7Ctr%3Dslsl%7Csn%3D12378893%7Chk%3D7794ed9ef8d641a4dbf1812484a018e4751471fa&nl-au=794400aba7a9472ea30342a26ce2694e&nl-query=lpg+%EC%B6%A9%EC%A0%84%ED%98%B8%EC%8A%A4

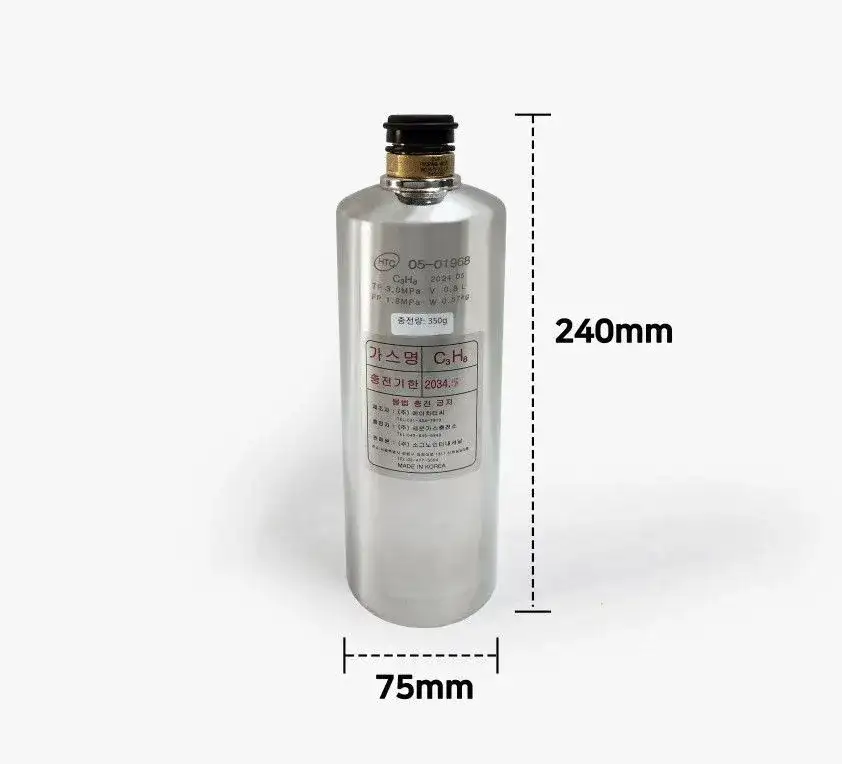

③ 작은 프로판 통
이건 작은 프로판통(퍼프디노캔)이라고 생각하면 되십니다.
무겁지 않아서 언제든지 들고다니면서 GBB 가스 탄창에 프로판을 충전할수 있습니다.
이건 충전식 미니 가스통만 기재하겠습니다.

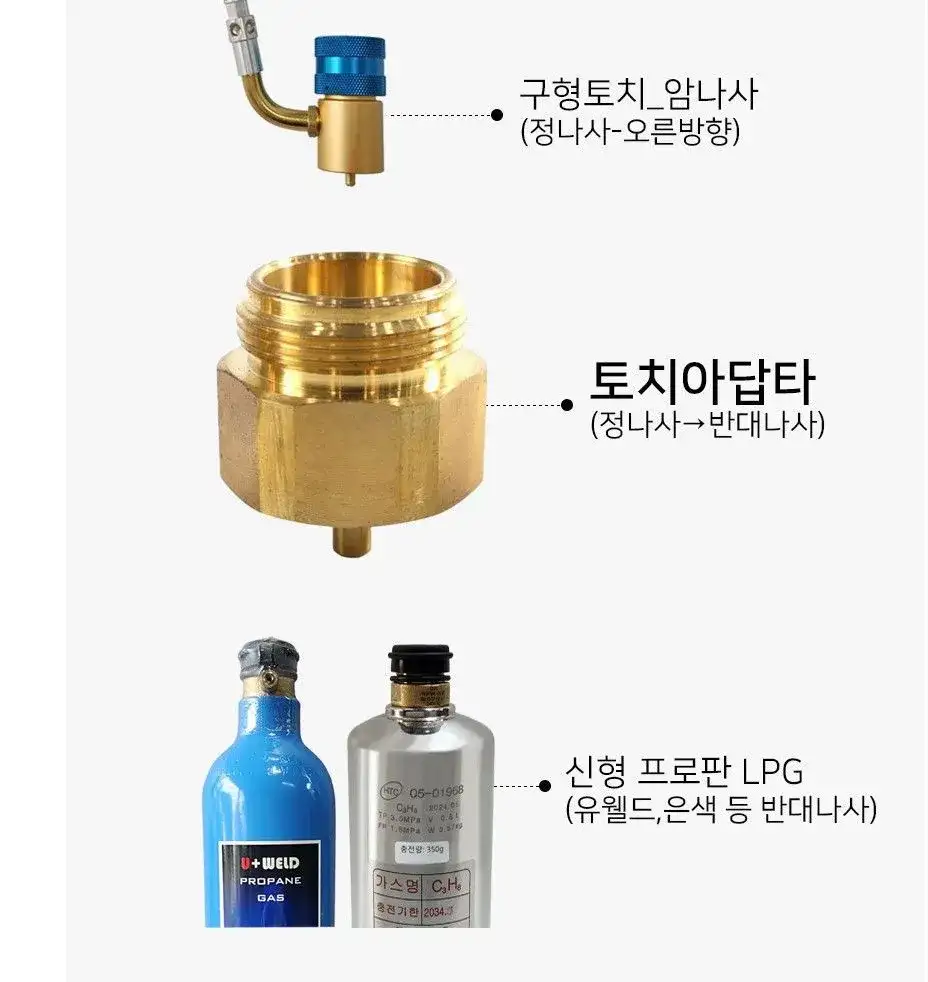

충전식 미니 가스통에는 정나사용 프로판 어댑터가 필수로 필요합니다!!!
충전식 미니 가스통 : https://smartstore.naver.com/daesungrnc/products/8565640668
정나사(위) -> 역나사(아래) 어댑터 , 충전식 미니 가스통만 필요!!! : https://smartstore.naver.com/daesungrnc/products/8725027850
2. 냉매 세팅
세팅 순서 : 15-V(R22용) 1/4″암⇒1/4″수 냉매호스 ㅡ>
1/4″(암)⇒3/8″(수)
CT0406R (BY0406) 서비스 니플 ㅡ>
3/8" (암) -》1/4" (암) 이경 소켓 ㅡ>
(166) 벌크-파운드 어댑터 밸브형 ㅡ>
(31-1) LPG 숫 어댑터 / 프로판 가스통 주입구 장나사 핸들 니플 8A 조인트 ㅡ>
콜맨/벤조매틱 일회용 혹은 재충전식 프로판 가스통
냉매 세팅 순서는 필요한 어댑터가 많기에 프로판 세팅보다 좀 복잡합니다. 따라서 게시글의 내용을 잘 보고 따라와 봅시다.

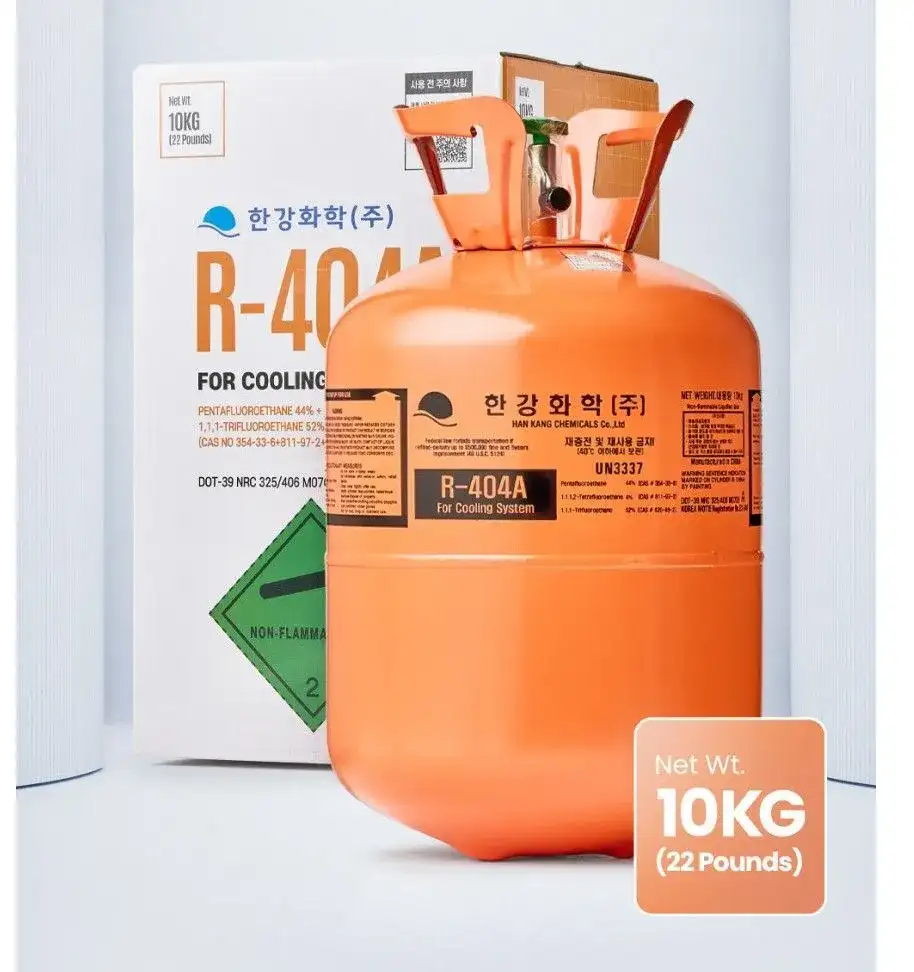

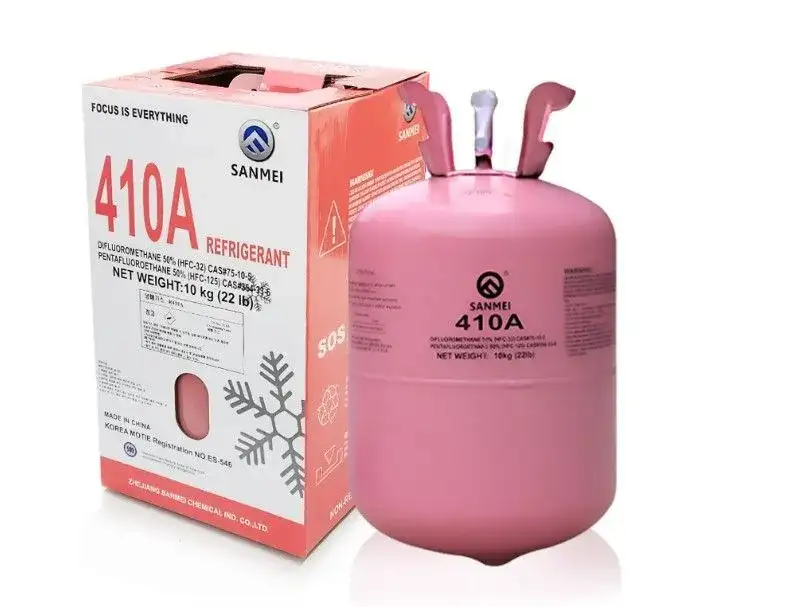

① R410a 혹은 R404a 냉매가스통
냉매가스는 큰 가스탱크를 충전하지 않고 냉매가스 10kg 통을 그대로 사용하고 완전 사용후 10kg통은 버리는 방식입니다.
R410a 냉매가스 : https://smartstore.naver.com/hkchemicals/products/11813548836
R404a 냉매가스 : https://smartstore.naver.com/hkchemicals/products/11882951092
② 냉매 충전호스 및 어댑터들
가스통의 주입구 어댑터 규격을 잘보고 구매하셔야 하십니다!
특히, 냉매 호스의 1/4 토출구와 LPG 숫어댑터 1/4의 치수가 실제로는 미묘하게 다르기 때문에 꼭 1/4"암-3/8" 이경 소켓과 링크 속의 냉매용 1/4"암-3/8"수 니플이 꼭 필요합니다!!!
(링크 그대로만 사시면 됩니다.)
냉매 가스통의 주입구 어댑터 규격이 1/4" 일경우 호스의 암나사도 같은 1/4"수치로,
냉매 가스통의 주입구 어댑터 규격이 5/16" 일경우 호스의 암나사도 같은 5/16"수치로 사야 합니다!
(제가 드린 링크에서는 R22용 호스(5/16"이 아닌 1/4" 어댑터)를 사시면 됩니다!)
15-V(R22용)
1/4″암⇒1/4″수 : http://coolingtool.co.kr/mall/m_mall_detail.php?ps_ctid=&ps_goid=1005&ps_page=1
1/4″(암)⇒3/8″(수)
CT0406R (BY0406) 서비스 니플 : http://coolingtool.co.kr/mall/m_mall_detail.php?ps_ctid=&ps_goid=1464&ps_page=1
3/8" (암) -》1/4" (암) 이경 소켓 : https://smartstore.naver.com/pipe-depot/products/12305928885
(166) 벌크-파운드 어댑터 밸브형 : https://campingdomz.co.kr/product/166-%EB%B2%8C%ED%81%AC-%ED%8C%8C%EC%9A%B4%EB%93%9C-%EC%96%B4%EB%8C%91%ED%84%B0-%EB%B0%B8%EB%B8%8C%ED%98%95-1%ED%8C%8C%EC%9A%B4%EB%93%9C-%EA%B0%80%EC%8A%A4%ED%86%B5-lpg-%EB%B3%80%ED%99%98-%EA%B0%80%EC%8A%A4-%ED%94%8C%EB%A0%88%EC%9E%84%ED%82%B9/807/category/105/display/1/
(31-1) LPG 숫 어댑터 / 프로판 가스통 주입구 장나사 핸들 니플 8A 조인트 : https://campingdomz.co.kr/product/31-1-lpg-%EC%88%AB-%EC%96%B4%EB%8C%91%ED%84%B0-%ED%94%84%EB%A1%9C%ED%8C%90-%EA%B0%80%EC%8A%A4%ED%86%B5-%EC%A3%BC%EC%9E%85%EA%B5%AC-%EC%9E%A5%EB%82%98%EC%82%AC-%ED%95%B8%EB%93%A4-%EB%8B%88%ED%94%8C-8a-%EC%A1%B0%EC%9D%B8%ED%8A%B8/743/category/105/display/1/
③ 작은 가스통
이건 작은 프로판 및 냉매 탱크라고 생각하면 되십니다.
무겁지 않아서 언제든지 들고다니면서 GBB 가스 탄창에 프로판 및 냉매를 충전할수 있습니다.
이건 충전식 미니 가스통으로 링크 기재하겠습니다.
충전식 미니 가스통에는 정나사용 프로판 어댑터가 필수로 필요합니다!!!
충전식 미니 가스통 : https://smartstore.naver.com/daesungrnc/products/8565640668
정나사(위) -> 역나사(아래) 어댑터 , 충전식 미니 가스통만 필요!!! : https://smartstore.naver.com/daesungrnc/products/8725027850

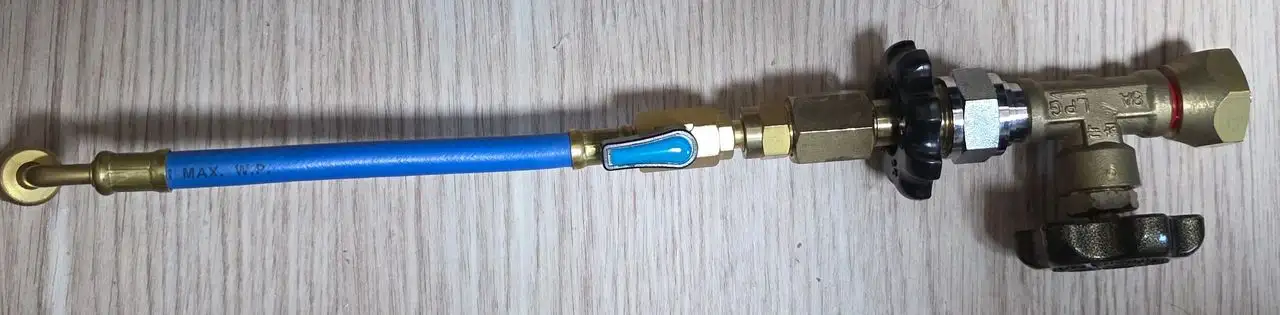

(냉매 호스 세팅 완성품 사진)
3. 바늘형 가스 주입구(프로판 및 냉매 공통 필요사항)

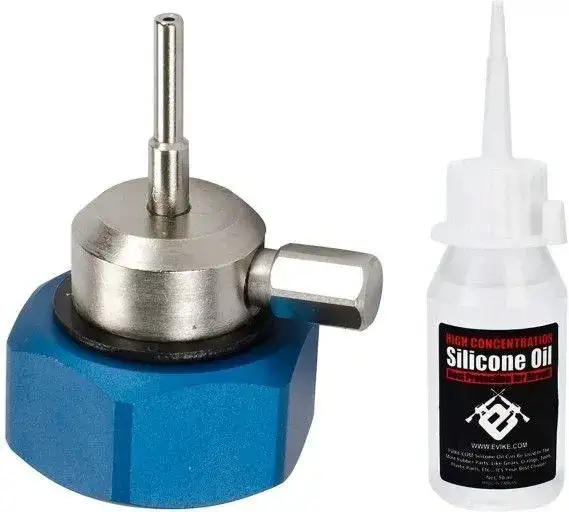

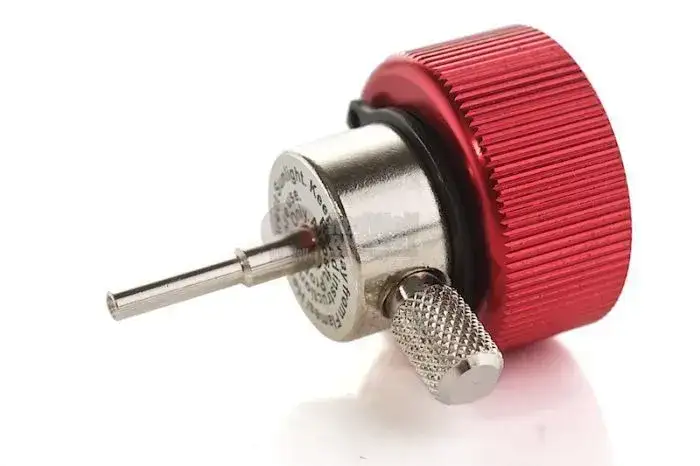

③ 프로판 및 냉매 충전 어댑터
작은 프로판 및 냉매 통에 어댑터를 달아야 가스건 탄창의 가스주입구에 가스를 제대로 주입시킬수 있습니다!
참고로 레드울프는 DHL이나 페덱스 운송으로 해상운송 대신 빠른 배송이 가능하다니깐 페덱스나 DHL로
배송하시면 훨씬 빨리 받아볼수 있습니다. 또한, 알리 익스프레스 자체 배송도 운송시간이 예전보다 많이 짧아져서
링크에서는 알리 익스프레스 링크를 남겨드리겠습니다.
프로판 충전 어댑터 (해외) : https://www.redwolfairsoft.com/redwolf/airsoft/Accessories_Gas_and_Related_Accessories_Madbull_XG02_Propane_Adapter.htm
프로판 충전 어댑터 (해외, 알리익스프레스) :
https://ko.aliexpress.com/item/1005005397019524.html?spm=a2g0o.productlist.main.5.54603672HErU3D&algo_pvid=ac5fad68-8e9a-4db5-85ac-131ec082fe33&algo_exp_id=ac5fad68-8e9a-4db5-85ac-131ec082fe33-4&pdp_ext_f=%7B%22order%22%3A%22275%22%2C%22eval%22%3A%221%22%2C%22fromPage%22%3A%22search%22%7D&pdp_npi=6%40dis%21KRW%219504%212844%21%21%2141.82%2112.51%21%402140f53817750073365175738eddaa%2112000032896931729%21sea%21KR%210%21ABX%211%210%21n_tag%3A-29910%3Bd%3Ac6540144%3Bm03_new_user%3A-29895%3BpisId%3A5000000201545898&curPageLogUid=Xkcy9QX2Kmc0&utparam-url=scene%3Asearch%7Cquery_from%3A%7Cx_object_id%3A1005005397019524%7C_p_origin_prod%3A
냉매든 프로판이든 가스탱크에 충전되어 있는 가스들은 모두 액화 가스이기 때문에
소분할때에 큰 가스탱크를 책상위에 올려두시고 소분용 가스통을 책상아래에 위치시킨 뒤,
가스 밸브를 열어 가스를 충전하고, 가스가 흐르는 소리가 들리지 않을 경우, 가스 밸브를 잠그고 에어퍼지를 몇초간 열어서
공기를 빼낸다음 에어 퍼지를 닫고 가스 밸브를 열어 소분용 가스통을 흔들면서 충전시키는 과정을 반복하여
가스통을 충전하면 됩니다.
긴 글 읽어주셔서 감사합니다. 모쪼록 제 글을 읽고 많은 분들이 가스대란에서 벗어나셨으면 좋겠습니다!
